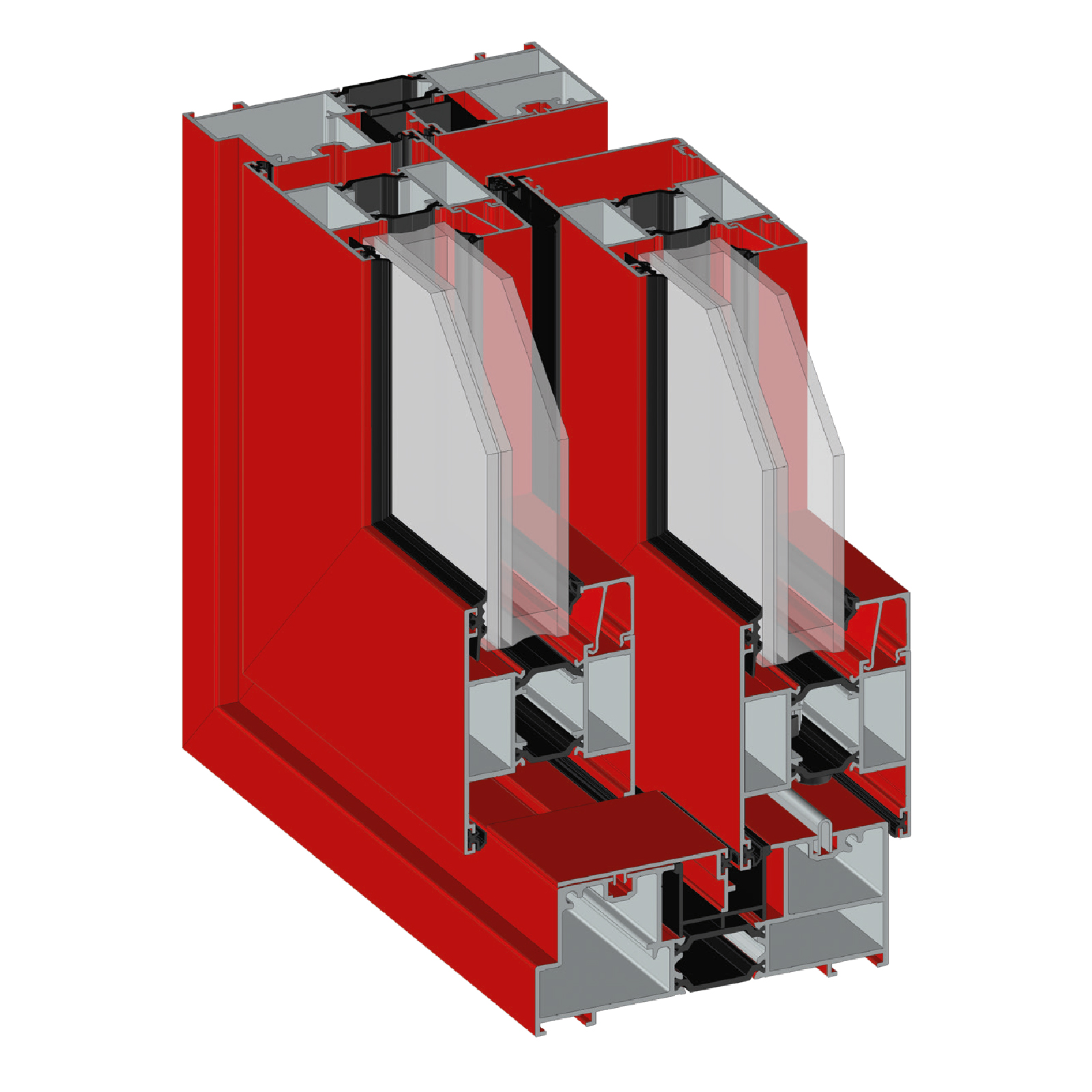

System przesuwny QUARTZ 125

SYSTEM PRZESUWNY NAJWYŻSZEJ IZOLACYJNOŚCI

System przesuwny QUARTZ 125 o wzmocnionej wytrzymałości, dla wypełnień od 23 do 45mm.

Uw = 1,24 W/M². K*
NOWOCZESNY DESIGN
DUŻA SZTYWNOŚĆ KONSTRUKCJI
MOŻLIWOŚĆ WYKONANIA WYSOKICH SKRZYDEŁ
KOMPLETNA BIBLIOTEKA SYSTEMU W PROGRAMIE « COVER »
WYJĄTKOWA IZOLACYJNOŚĆ

* Obliczenia Uw zostały zrealizowane dla konstrukcji o wymiarach 2 450 mm x 2 150 mm z wypełnieniem 44 mm o współczynniku Ug = 0,6 W/m². K

Głębokość ościeżnicy dwuszynowej : 125 mm
Głębokość ościeżnicy trzyszynowej : 197,5 mm
Głębokość skrzydła: 60,5 mm
Grubość wypełnień: 23 à 45 mm
Wysokość listew przyszybowych : 22 mm
Widoczna wysokość ościeżnica+skrzydło: 127 mm
Widoczna szerokość szykany: 91 mm
Widoczna szerokość połączenia centralnego: 172 mm
Przegroda termiczna ościeżnicy: 32 mm
Przegroda termiczna skrzydła : 24 mm
Szczotki zastąpione przez uszczelki EPDM w celu zapewnienia lepszej szczelności.
Waga maksymalna: 250 kg/skrzydło

Maskownice prowadnicy
Zamki jedno lub wielopunktowe
Wzmocniona izolacja
Istnieje w wersji dwu- i trzyszynowej

	Largeur (mm)	Hauteur (mm)	Ep. Vitrage (mm)	Ug (W/m².K)	Ug (W/m².K)	Uw (W/m².K)
2 vantaux	2 450	2 150	24	1.0	0.05	1.60
2 vantaux	2 450	2 150	44	0.6	0.05	1.24
3 vantaux	2 450	2 150	44	0.6 Text	0.05	1.27
	3 650	2 150	24	1.0	0.05	1.57
	3 650	2 150	44	0.6	0.05	1.23
4 vantaux	4 850	2 150	24	1.0	0.05	1.56
4 vantaux	450	2 150	44	0.6	0.05	1.22

System przesuwny QUARTZ 125 jest najlepszym rozwiązaniem dla wysokich konstrukcji. Użycie uszczelek ślizgowych zapewnia wyjątkową szczelność.
Istnieje w wersji dwu- i trzyszynowej.
