Schuifraam GRAPHITE

HET SCHUIFRAAM MET VERHOOGDE ISOLATIE

Ons schuifraamsysteem GRAPHITE met verhoogde isolatie is sterk en slank tegelijk. Het biedt een esthetische en onderhoudsvriendelijke oplossing voor uw uitbouwproject.

Uw = 1,36 W/M². K*
Compact ontwerp
Volledig geparametreerd in de 3D
Verhoogde isolatie

* De Uw waarde werd berekend op een raam van 2 450 mm x 2 150 mm en een glasdikte van 32 mm met Ug = 0,8 W/m². K

Breedte bi-rail: 69 mm en breedte tri-rail : 125 mm
Breedte vleugel: 45 mm
Glasdikte: 23 tot 31 mm
Hoogte glaslatten: 22 mm
Aanzichtbreedte rail en vleugel: : 119,5 mm
Aanzichtbreedte chicane: 70 mm
Aanzichtbreedte centrale sluiting (4 slag): 151 mm
Polyamidestrip kader: 32 mm
Polyamidestrip vleugel: 24 mm
Toelaatbare vleugelgewicht tot 180 kg

Railafdekking
Eénpunt- of meerpuntssluiting
2 thermische isolatieniveaus
PVC dorpel

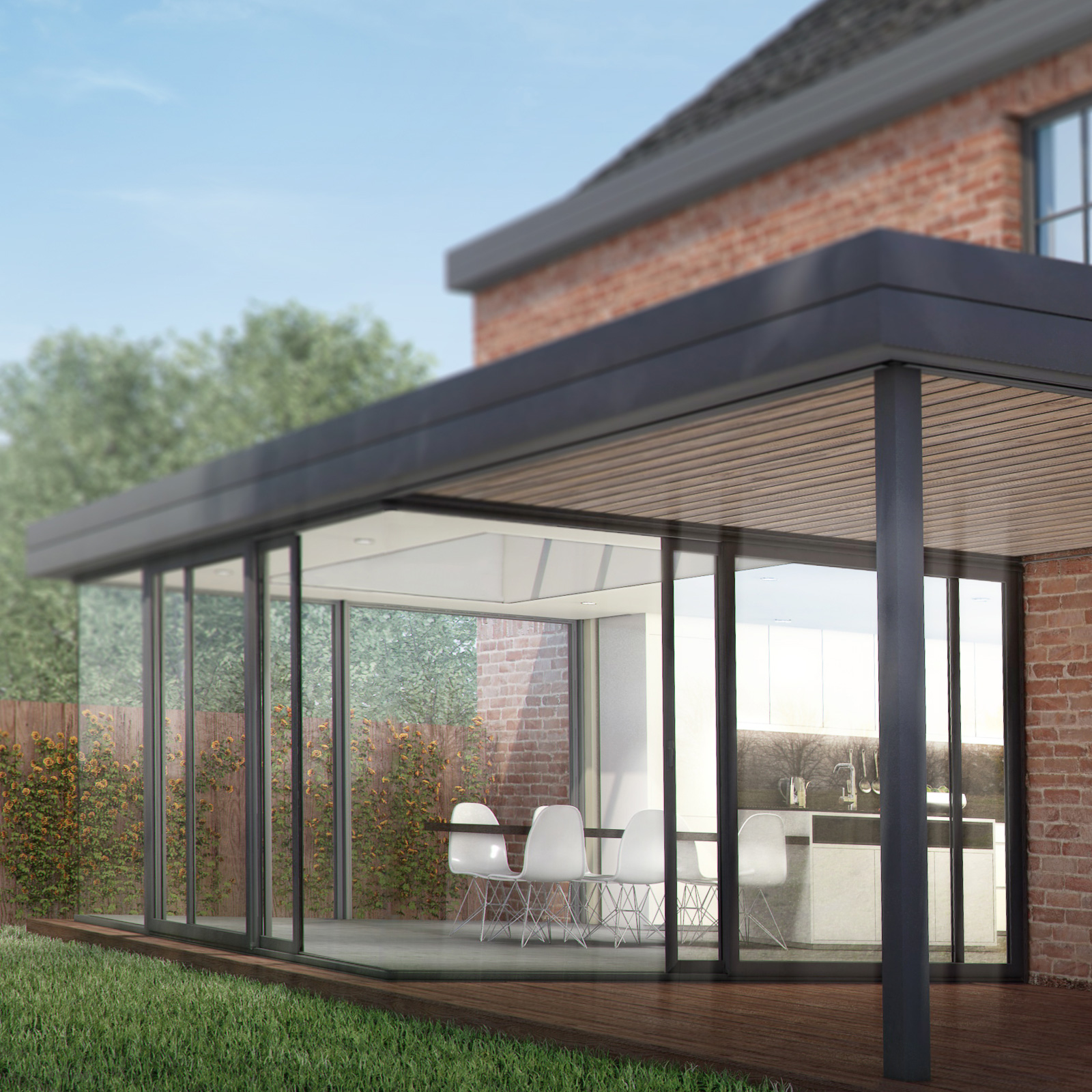

Mogelijk als open hoek schuifraam

Profondeur maxi de la véranda en mm

	Breedte (mm)	Hoogte (mm)	Glasdikte (mm)	Ug (W/m².K)	Psi (W/m².K)	Uw (W/m².K)
2 vleugels	2 450	2 150	32	1.0	0.05	1.36
3 vleugels	3 650	2 150	32	1.0	0.05	1.53
4 vleugels	4 850	2 150	32	1.0	0.05	1.32

Het schuifraamsysteem GRAPHITE is qua design de perfecte match tussen stevigheid, strakheid en slankheid. Dankzij zijn verbeterde isolatie voldoet het aan de hedendaagse bouweisen. Met zijn breedte van 69 mm sluit het naadloos aan op de ALLURE 69 raamsystemen. Het bestaat ook in bi- en tri-rail, wat tal van openingsmogelijkheden toelaat.
GRAPHITE is ook als niet-thermische onderbroken systeem verkrijgbaar en als galandage systeem waarbij de deurvleugel tijdens het openen in de muur verdwijnt.
